Оребрённые ТЭНы для нагрева воздуха — тепловые пушки, сушильные камеры, калориферы вентиляции. Лента оребрения увеличивает теплоотдачу в 10–15 раз. Алюминий, нержавейка, углеродистая сталь. Изготовление по чертежу за 3 дня, от 1 штуки.

Заказать оребрённый ТЭН→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Черкесскдоставка

Оребренные трубчатые электронагреватели (ТЭНы) являются неотъемлемой частью современных отопительных систем в промышленности и быту. Специальное оребрение поверхности ТЭНов увеличивает их теплоотдачу, делая эти элементы более эффективными в сравнении с гладкими трубчатыми нагревателями.

Оребренный ТЭН состоит из металлической трубы, внутри которой находится нагревательный элемент. Внешняя поверхность трубы дополнена металлическими ребрами, которые значительно увеличивают площадь контакта с воздухом, способствуя более эффективному отводу тепла.

Материалы и маркировка

В производстве оребренных ТЭНов используются различные материалы, включая углеродистую и нержавеющую сталь, медь и сплавы на их основе. Маркировка ТЭНов содержит информацию о типе материала, форме, мощности и напряжении. Например, маркировка "ТЭН-О 1.5кВт 220В AISI 304 U-образный" указывает на оребренный ТЭН мощностью 1.5 кВт, рабочим напряжением 220 вольт, изготовленный из нержавеющей стали AISI 304 в U-образной форме.

Примеры применения в промышленности

Оребренные ТЭНы широко используются в различных отраслях промышленности. Например, в химической промышленности они применяются для поддержания температуры жидкостей в реакторах. В пищевой промышленности ТЭНы используются для обогрева воздуха в сушильных камерах. В системах вентиляции и кондиционирования воздуха оребренные ТЭНы обеспечивают эффективный нагрев воздушного потока.

Оребренные трубчатые электронагреватели играют важную роль в обеспечении эффективного нагрева в различных применениях. Благодаря своей высокой теплоотдаче и возможности использования в широком диапазоне условий, они становятся предпочтительным выбором для многих промышленных задач.

ТЭН воздушный, ТЭН оребренный – трубчатый электрический нагреватель негерметичной конструкции, работа которого заключается в нагреве воздуха и газов. Относится к устройствам контактного принципа действия, передавая тепло среде, полученное путем преобразования электроэнергии в тепловую.

Чтобы купить ТЭН электрический максимально точно соответствующий функциональному запросу, необходимо понимать особенности нагреваемой среды – она может быть статической и динамической. В зависимости от этого фактора внешняя оболочка ТЭНа воздушного может выполняться из стали:

нержавеющей (Т) c уд. мощностью 5,0 Вт/см. кв.;
углеродистой (S) c уд. мощностью 2,2 Вт/см. кв.;
углеродистой (R) c уд. мощностью 3,1 Вт/см. кв.;
углеродистой (O) c уд. мощностью 5,5 Вт/см. кв.

Работу по нагреву выполняет, помещенная внутрь корпуса спираль из проволоки высокого омического сопротивления. В конструкции, также присутствует изоляционная прослойка.

Подобрать оптимальный показатель мощности ТЭНа воздушного можно ориентируясь на ряд стандартных величин:

0,4 кВт;
0,5кВт;
1 кВт;
1,5 кВт;
2 кВт;
2,5 кВт.

Вниманию целевой аудитории предлагается и особая инженерная конфигурация воздушного нагревателя – ТЭН оребренный. Устройство отличается повышенной теплоотдачей при стандартных показателях энергопотребления.

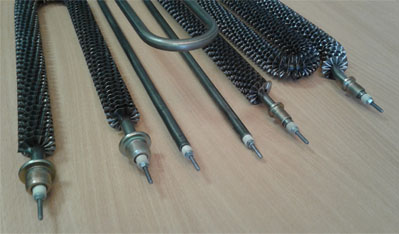

Оребрённый ТЭН (ТЭНР) — трубчатый нагреватель с поперечными металлическими рёбрами, надетыми на несущую трубку с натягом или приваренными к ней. Рёбра увеличивают площадь теплоотдающей поверхности в 10–15 раз по сравнению с гладкой трубкой того же диаметра и длины.

Гладкий воздушный ТЭН (без рёбер) применяется там, где требуется минимальное гидравлическое сопротивление или нагрев загрязнённого воздуха с пылью — рёбра в таких условиях забиваются. Оребрённый ТЭНР эффективнее в чистых и фильтрованных потоках: вентиляция, калориферы, сушка.

Конструкция аналогична водяному ТЭН: нихромовая спираль в MgO-наполнителе внутри трубки. Отличие — удельная мощность ограничена 1,5–2,5 Вт/см² для воздушной среды (у жидкостных допускается до 8 Вт/см²), так как воздух отводит тепло значительно хуже.

Гладкие и оребрённые: четыре варианта

Гладкий воздушный ТЭН

Трубка без оребрения, диаметр 10–16 мм. Низкое аэродинамическое сопротивление. Применяется при наличии загрязнённого воздуха или где важна минимальная длина нагревательного блока.

ТЭНР со стальными рёбрами

Рёбра из стали Ст.3, шаг 4–6 мм, высота 10–15 мм. Рабочая температура до 450 °C. Дешевле алюминиевого варианта; применяется в промышленных калориферах.

ТЭНР с алюминиевыми рёбрами

Рёбра из сплава АМц методом накатки или посадки. Теплопроводность алюминия в 4 раза выше стали — КПД теплоотдачи выше. Ограничение: температура среды не более 300 °C (алюминий теряет прочность).

ТЭНР с нержавеющими рёбрами

Рёбра 12Х18Н10Т. Для агрессивных газов, влажной среды, пищевых и фармацевтических сушилок. Рабочая температура до 700 °C.

Формы воздушных ТЭНов

Прямой (Ф1)

Стандартная форма. Вставляется в секцию воздуховода или каркас калорифера. Длина активной части 200–1500 мм.

U-образный (Ф2)

Вывода токоподключения на одной стороне. Удобен при боковом монтаже в корпус — нагреватель крепится одной пластиной.

W-образный (Ф3/Ф4)

Три или четыре колена. Максимальная мощность при ограниченной длине секции. Используется в компактных калориферах и тепловых пушках.

Спиральный (Ф9)

Трубка согнута в плоскую спираль. Равномерный обогрев по площади. Редкая форма, изготавливается по чертежу.

Технические параметры ТЭНР

Диаметр трубки (несущей)10 — 16 мм

Мощность0,2 — 4 кВт

Напряжение24, 36, 110, 220, 380 В

Рабочая температурадо 400 °C (воздушная среда)

Удельная мощностьдо 2,5 Вт/см² (оребрение) / 1,0 Вт/см² (гладкий)

Материал рёберСталь Ст.3, алюминий АМц, нержавейка 12Х18Н10Т

Шаг рёбер3 — 10 мм

Высота рёбер8 — 20 мм

СтандартГОСТ 13268-88, ТУ производителя

Выводы и подключение

Шпильки M3–M6

Наиболее распространённое исполнение для воздушных ТЭН. Гайки крепят шину, клеммную колодку или кабельный наконечник.

Резьбовые фитинги G или M

Применяются, если ТЭНР нужно монтировать в корпус через резьбовую пробку.

Проводные выводы

Стеклотканевый или кремнийорганический провод сечением 0,75–2,5 мм², длина 200–500 мм. Подходит для прямого подключения без промежуточных клемм.

Клеммная колодка

Керамическая или металлическая колодка на монтажной пластине. Удобна при эксплуатации в условиях вибрации и высокой температуры.

Где применяются воздушные и оребрённые ТЭНы

Приточно-вытяжные вентиляционные установки

Калориферы для сушильных камер

Тепловые завесы

Инфракрасные нагревательные панели

Нагрев технологических газов

Конвекторы промышленные и бытовые

Маркировка воздушных ТЭНов и ТЭНР

ТЭНР 120 А13/2,0 О 220 Ф1 Оребрённый · длина 1200 мм · Ø 13 мм · 2 кВт · воздух в потоке (О, нержавейка) · 220 В · прямой (Ф1)

ТЭНР 60 А13/1,0 О 220 Ф2 Оребрённый · длина 600 мм · Ø 13 мм · 1 кВт · воздух в потоке (О) · 220 В · U-образный (Ф2)

ТЭНР — с лентой оребрения. Материал рёбер указывают дополнительно: ст. — сталь, ал. — алюминий, нж. — нержавейка. Шаг рёбер 2–6 мм.

Вопросы и ответы

В чём разница между воздушным и водяным ТЭН?

Конструктивно они идентичны, но воздух отводит тепло в 50–100 раз хуже воды. Поэтому удельная мощность воздушного ТЭН — не более 1,5–2,5 Вт/см² против 4–8 Вт/см² для водяного. Превышение лимита приводит к перегреву оболочки и быстрому выходу из строя. Материал оболочки воздушных ТЭН — обычно нержавеющая или жаростойкая сталь.

Что такое оребрение и зачем оно нужно?

Поперечные рёбра — это металлические пластины (сталь или алюминий), плотно посаженные на несущую трубку. Они многократно увеличивают площадь контакта нагревателя с воздушным потоком. Оребрение повышает теплоотдачу в 10–15 раз, что позволяет разместить в стандартной секции вентустановки в несколько раз большую мощность.

До какой температуры работают стальные и алюминиевые рёбра?

Стальные рёбра (Ст.3) — до 450 °C, нержавеющие — до 700 °C. Алюминиевые рёбра (АМц) ограничены 300 °C: выше этой температуры алюминий резко теряет прочность и ребро начинает деформироваться. Для сушильных камер и промышленных калориферов с высокими температурами используют стальное или нержавеющее оребрение.

Какой шаг рёбер выбрать?

Малый шаг (3–4 мм) — максимальная площадь поверхности, но высокое гидравлическое сопротивление и склонность к засорению пылью. Шаг 6–10 мм — компромисс для систем с умеренно загрязнённым воздухом. Если воздух содержит волокна, опилки или жиры — лучше гладкий ТЭН или шаг не менее 10 мм.

Можно ли использовать ТЭНР в вентиляционной приточной установке?

Да, это одно из основных применений. Нагреватели монтируются в воздуховод перпендикулярно потоку. Важно обеспечить скорость потока воздуха не менее 2–3 м/с — при меньших скоростях ТЭН перегревается. Рекомендуется термостатическая защита с отсечкой при температуре > 60 °C на выходе.

Почему у меня ТЭНР перегорает в сушильной камере?

Три наиболее вероятные причины: 1) удельная мощность завышена — снизьте до 1,5 Вт/см²; 2) скорость потока воздуха мала — менее 1 м/с; 3) камера не герметична, ТЭН работает с перегревом из-за конвекционного застоя. Проверьте также, что напряжение в сети не превышает номинал ТЭН более чем на 10%.

Заказ в Черкесск

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Черкесск — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.
