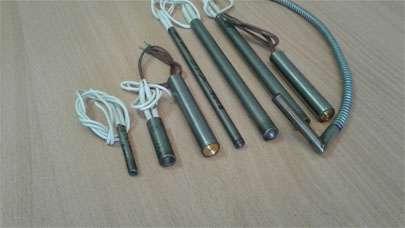

Патронный ТЭН (пальчиковый, одноконцевой) — вставляется в глухое отверстие с посадкой H7. Ø 4–20 мм, длина до 1000 мм, до 50 Вт/см². С термопарой, с резьбой, Г-образный. Для пресс-форм, экструдеров, горячих каналов.

Заказать патронный ТЭН→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Черкесскдоставка

В современной промышленности патронные трубчатые электронагреватели занимают ключевое место в обеспечении эффективного нагрева. Специфика их применения охватывает широкий спектр отраслей благодаря высокой адаптивности и возможности точной настройки параметров нагрева. Особое внимание в этой статье уделяется системе маркировки ТЭНов, предоставляющей полную информацию о характеристиках этих устройств, и их практическому применению в производственных процессах.

Конструкция патронного ТЭНа включает в себя нагревательный элемент, помещенный в защитную металлическую оболочку с высокотеплопроводным заполнителем (оксид магния). Это обеспечивает равномерный нагрев и защиту от внешних факторов, а также длительный срок службы оборудования.

Система маркировки и её значение

Маркировка на патронных ТЭНах предоставляет исчерпывающую информацию о характеристиках устройства, что критически важно для выбора подходящего оборудования. Она включает в себя данные о напряжении, мощности, диаметре и длине ТЭНа. Например, маркировка «ТЭНП-380-3.0кВт-Ø20-L250» обозначает патронный ТЭН с напряжением 380 вольт, мощностью 3 киловатта, диаметром 20 мм и длиной 250 мм.

Примеры применения патронных ТЭНов в производстве

Патронные ТЭНы широко используются в различных секторах промышленности благодаря их универсальности и высокой эффективности:

Пластмассовая промышленность: нагрев форм для литья под давлением.
Пищевая промышленность: поддержание температуры в технологических емкостях и аппаратах.
Машиностроение: прогрев деталей перед механической обработкой.
Нефтегазовая отрасль: предотвращение замерзания и конденсации в системах транспортировки.

Преимущества использования

Выбор в пользу патронных ТЭНов обусловлен рядом их преимуществ:

Высокая теплоотдача и эффективность нагрева.
Простота монтажа и эксплуатации.
Длительный срок службы и надежность.
Возможность точного контроля температуры.

Использование патронных ТЭНов в промышленности позволяет значительно повысить эффективность и качество производственных процессов. Понимание системы маркировки этих устройств облегчает процесс их выбора и адаптации под конкретные производственные нужды. Благодаря своей универсальности, патронные ТЭНы остаются незаменимыми во многих отраслях, где требуется надежное и эффективное решение для нагрева.

патронный нагреватель, ТЭН патронного типа – электронагреватель, отличающийся эксплуатационной универсальностью. То есть он одинаково эффективен, как при нагреве жидких сред, так и твердых. Такие устройства задействуются в технологических процессах предприятий, где производится:

мебель;
резиновые/пластмассовые изделия;
изделия из пластика;
разнообразная упаковка.

Данный прибор имеет второе название – одноконцевой ТЭН. Это связано с особенностями его конструкционного решения. Нагреватель состоит из трубчатого цельнолитого корпуса, герметично запаянного с одной стороны. Внутрь защитного кожуха, через открытый канал, помещается проволочная нагревательная спираль, а также запрессовывается изолятор – мелкодисперсный песок.

Патронный ТЭН может использоваться для нагрева содержимого емкостей различной специфики с диаметром входного отверстия:

8 мм;
10 мм;
12 мм;
13 мм;
16 мм.

Нагреватели этого типа могут устанавливаться в твердые детали. При этом в нужном месте предварительно выполняется монтажное отверстие по габаритам повторяющее корпус ТЕНа с соблюдение допуска Н7.

Патронные нагреватели подбираются, в том числе, с учетом формата контактного вывода. Среди очень популярных конфигураций стоит отметить ТЭН патронного типа со штуцером1/2.

Патронный ТЭН (ТЭНП) — трубчатый нагреватель с одним открытым торцом, из которого выходят токовыводы. Второй торец глухой. Нагреватель вставляется в цилиндрическое глухое отверстие в металлическом изделии, обеспечивая нагрев через кондукцию (контактный теплообмен).

Ключевое требование — плотный тепловой контакт оболочки со стенкой отверстия. Поэтому посадочное отверстие выполняется с допуском H7 по ISO 286, а сам ТЭНП имеет наружный диаметр по h6. Зазор между ТЭНП и отверстием не должен превышать 0,01–0,03 мм, иначе теплопередача резко падает и нагреватель перегревается.

Удельная мощность патронного ТЭН существенно выше, чем у воздушного: 10–20 Вт/см², поскольку тепло отводится кондукцией в металл, а не конвекцией в воздух. Это позволяет получать компактные высокомощные нагреватели для прессформ, горячих каналов, экструдеров.

Пять типов патронных ТЭНов

Стандартный ТЭНП

Диаметр 4–20 мм, длина 30–500 мм. Нержавеющая оболочка 12Х18Н10Т. Токовыводы — шпильки M3–M6 или провода в силиконовой изоляции.

Миниатюрный (Ø4–6,5 мм)

Для мелких пресс-форм и горячих каналов с ограниченным пространством (Ø 4 / 6,5 мм). Мощность до 500 Вт. Токовыводы — тонкий силиконовый провод.

ТЭНП с термопарой K или J

Встроенная термопара расположена рядом с активной зоной внутри оболочки. Обеспечивает точный контроль температуры непосредственно у нагревательного элемента. Погрешность ≤ 2 °C.

ТЭНП с наружной резьбой

Резьба M10–M22 на конце оболочки для фиксирующей гайки. Предотвращает выпадение ТЭН при вибрации и тепловых циклах.

ТЭНП с фланцем

Опорный фланец у основания. Упрощает монтаж и фиксацию без дополнительной резьбы в изделии.

Формы патронных ТЭНов

Прямой (основная форма)

Цилиндрическая трубка, оба конца соосны. Длина 30–500 мм. Стандарт для подавляющего большинства применений.

Г-образный (редкая форма)

Изгиб на 90° в пассивной зоне. Применяется при угловом расположении отверстия относительно подводящего провода.

С резьбой M10–M22

Технически относится к прямой форме, но с нарезанной резьбой на пассивном конце трубки для крепёжной гайки.

Технические параметры ТЭНП

Диаметр4; 6,5; 8; 10; 12,5; 16; 20 мм

Мощность0,05 — 3 кВт

Напряжение12, 24, 36, 110, 220, 380 В

Длина активной части30 — 500 мм

Рабочая температурадо 750 °C (оболочка нержавейка)

Посадочный допускH7 (скользящая посадка по ISO 286)

ОболочкаНержавейка 12Х18Н10Т (стандарт), Incoloy 840 (опция)

НаполнительПериклаз MgO

СтандартDIN 44762, ТУ производителя

Выводы и подключение

Шпильки M3–M6

Вваренные в торцевую пробку. Подключение гайкой с плоской шайбой. Применяются при фиксированном положении нагревателя и жёстком монтаже проводки.

Силиконовый провод

Гибкий вывод в силиконовой изоляции, рабочая температура изоляции до 200 °C. Стандартная длина 300–500 мм, сечение 0,75–1,5 мм².

Провод в металлорукаве

Для условий с вибрацией, механическим истиранием или высокой температурой (>200 °C). Внешний металлический экран из нержавеющей оплётки.

Керамический бисер (провод)

Нихромовые или стальные токовыводы, нанизанные на керамические трубчатые бусины. Рабочая температура в зоне вывода до 600 °C. Применяется на высокотемпературных ТЭНах.

Применения патронных ТЭНов

Пресс-формы и термопластавтоматы

Горячеканальные системы

Паяльные станции и сварочные приспособления

Нагрев металлических плит и матриц

Экструдеры и литьевые машины

Нагрев роликов, барабанов, валов

Маркировка ТЭНП

ТЭНП 12.20.800.220 К Патронный · Ø 12 мм · длина 20 см · 800 Вт · 220 В · термопара тип К

ТЭНП 10.15.500.220 Патронный · Ø 10 мм · длина 15 см · 500 Вт · 220 В · без термопары

H7 — допуск посадочного отверстия по ISO 286. Длина холодной (пассивной) зоны у вывода указывается отдельно при заказе.

Вопросы и ответы

Что такое посадка H7 и зачем она нужна?

H7 — поле допуска отверстия по ISO 286. Для ТЭНП Ø12,5 мм допуск H7 составляет +0/+0,018 мм. Ответная часть (оболочка ТЭНа) выполняется по h6. Такая посадка обеспечивает тепловой зазор не более 0,01–0,05 мм — это критично для кондуктивной теплопередачи. При большем зазоре воздушная прослойка работает как теплоизолятор, ТЭН перегревается и перегорает.

Чем патронный ТЭН отличается от трубчатого (стандартного)?

Трубчатый (водяной/масляный) ТЭН — двухконцевой: оба токовывода на разных концах. Патронный — одноконцевой: оба вывода на одном торце. Патронный вставляется в глухое отверстие; трубчатый проходит насквозь или крепится фланцем. Удельная мощность патронного выше, рабочая температура — до 750 °C.

Какова максимальная рабочая температура ТЭНП?

Для стандартной оболочки из нержавейки 12Х18Н10Т — до 750 °C на поверхности трубки. При использовании Incoloy 840 — до 950 °C. Токовыводы из силикона ограничивают температуру в зоне вывода до 200 °C — при более высоких температурах корпуса используйте варианты с металлорукавом или керамическим бисером.

Как правильно установить патронный ТЭН?

Отверстие должно быть выполнено с допуском H7 (разверните после сверления). Перед установкой нанесите тонкий слой теплопроводной пасты (теплопроводность ≥ 1 Вт/м·K) — это заполнит микронеровности и снизит контактное сопротивление. Фиксируйте ТЭН резьбой или прижимной планкой: при нагреве металл расширяется и посадка становится плотнее.

Зачем нужна встроенная термопара?

Внешний датчик на поверхности изделия всегда показывает температуру с задержкой и погрешностью, связанной с тепловым сопротивлением между ТЭН и датчиком. Встроенная термопара находится в 1–2 мм от спирали — реакция на изменение температуры практически мгновенная. Это важно для систем с ПИД-регулятором в горячих каналах и пресс-формах.

Можно ли использовать патронный ТЭН без металлического контакта (в воздухе)?

Нельзя в штатном режиме. Без металлического окружения удельная мощность должна быть снижена до 1–2 Вт/см² — как у обычного воздушного ТЭН. На практике это означает, что в воздухе стандартный ТЭНП с удельной мощностью 10–15 Вт/см² перегорит за несколько минут.

Заказ в Черкесск

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Черкесск — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.
